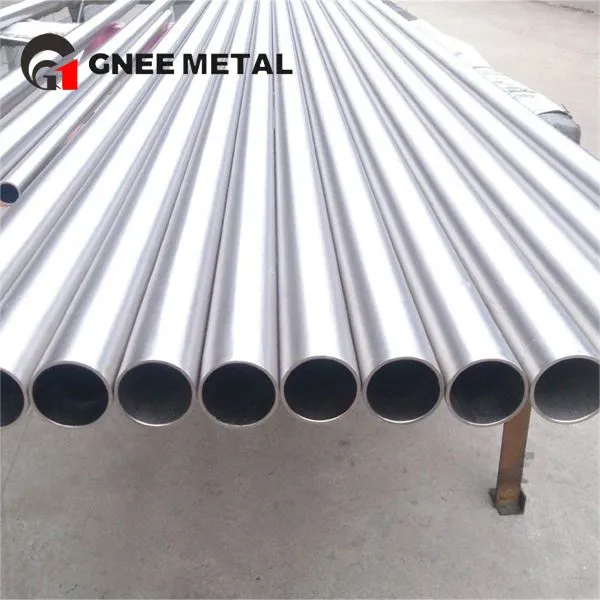

Tabung Paduan Titanium ASTM B338
Spesifikasi ini mencakup 28 tingkatan tabung paduan titanium yang mulus dan dilas untuk kondensor permukaan, evaporator, dan penukar panas.
Deskripsi
Apa itu ASTM B338?
ASTM B338 adalah spesifikasi internasional utama yang mencakup tabung titanium dan paduan titanium yang mulus dan dilas yang digunakan dalam kondensor permukaan, evaporator, dan penukar panas.
Versi aktif saat ini adalah ASTM B338-17(2021), yang mencakup 28 tingkat titanium dan paduan titanium yang berbeda. Standar ini secara teknis setara dengan ASME SB-338, artinya tabung yang disertifikasi ASTM B338 juga memenuhi persyaratan ASME Boiler dan Pressure Vessel Code, sehingga memungkinkan sertifikasi ganda untuk aplikasi industri yang lebih luas.
| Nilai | Penunjukan UNS | Deskripsi Bahan |
|---|---|---|
| kelas 1 | R50250 | Titanium murni |
| kelas 2 | R50400 | Titanium murni |
| Kelas 2H | R50400 | Titanium murni (58 ksi min UTS) |
| kelas 3 | R50550 | Titanium murni |
| kelas 7 | R52400 | Ti murni + 0.12-0.25% Pd |
| Kelas 7H | R52400 | Ti + Pd Murni (58 ksi min UTS) |
| kelas 9 | R56320 | Paduan Ti-3Al-2.5V |
| Kelas 11 | R52250 | Ti murni + 0.12-0.25% Pd |
| Kelas 12 | R53400 | Paduan Ti-0,3Mo-0,8Ni |
| Kelas 13 | R53413 | Paduan Ti-0,5Ni-0,05Ru |
| Kelas 14 | R53414 | Paduan Ti-0,5Ni-0,05Ru |
| Kelas 15 | R53415 | Paduan Ti-0,5Ni-0,05Ru |
| Kelas 16 | R52402 | Ti murni + 0.04-0.08% Pd |
| Kelas 16H | R52402 | Ti + Pd Murni (58 ksi min UTS) |
| Kelas 17 | R52252 | Ti murni + 0.04-0.08% Pd |
| Kelas 18 | R56322 | Ti-3Al-2.5V + 0.04-0.08% Pd |
| Kelas 26 | R52404 | Ti murni + 0.08-0.14% Ru |
| Kelas 26 jam | R52404 | Ti + Ru Murni (58 ksi mnt UTS) |
| Kelas 27 | R52254 | Ti murni + 0.08-0.14% Ru |
| Kelas 28 | R56323 | Ti-3Al-2.5V + 0.08-0.14% Ru |
| Kelas 30 | R53530 | Paduan Ti-0,3Co-0,05Pd |
| Kelas 31 | R53532 | Paduan Ti-0,3Co-0,05Pd |
| Kelas 33 | R53442 | Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr |
| Kelas 34 | R53445 | Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr |
| Kelas 35 | R56340 | Ti-4.5Al-2Mo-1.6V-0.5Fe-0.3Si |
| Kelas 36 | R58450 | Paduan Ti-45Nb |
| Kelas 37 | R52815 | Paduan Ti-1.5Al |
| Kelas 38 | R54250 | Paduan Ti-4Al-2.5V-1.5Fe |
| Kelas 39 | R53390 | Paduan Ti-0,25Fe-0,4Si |
Mulus vs. Dilas: Mana yang Harus Anda Tentukan?
| Parameter | Tabung Titanium Mulus | Tabung Titanium Dilas ASTM B338 |
|---|---|---|
| Proses Manufaktur | Penusuk putar + penggulungan dingin | Strip bergulir + pengelasan terus menerus |
| Toleransi Ketebalan Dinding | ±10% tipikal | ±5% tipikal (lebih konsisten) |
| Batasan Panjang | Dibatasi oleh berat billet | Tidak terbatas (panjang kumparan atau potongan) |
| Indeks Biaya (Kelas 2) | 1,00 (Dasar) | 0,75–0,85 (15–25% lebih rendah) |
| Ketersediaan (OD <50,8 mm) | 6–8 minggu | 3–4 minggu |
Tabung las kini menjadi standar untuk penukar panas berpendingin air laut-dalam kisaran OD 12,7 mm–38,1 mm, asalkan manik las dilepas (ditarik dingin) dan arus eddy 100% diuji sesuai ASTM E426 atau E309.
Persyaratan Pengujian dan Sertifikasi Wajib
| Tes | Frekuensi | Kriteria Penerimaan |
|---|---|---|
| Uji Tarik | 1 per lot | Tabel per kelas (UTS, YS, Elongasi) |
| Tes Perataan | 2 tabung per lot | Tidak ada retakan |
| Uji Suar | 2 tabung per lot | Tidak ada retak (mulus saja) |
| Uji Flensa | 2 tabung per lot | Tidak ada retak (hanya dilas) |
| Uji-Tidak Merusak | 100% | Arus eddy atau ultrasonik per ASTM E426/E213 |
| Uji Hidrostatis | 100% | Alternatif untuk NDT jika disetujui |
ASTM B338 vs ASME SB-338: Apa Bedanya?
Secara teknis: Tidak ada.
ASME SB-338 identik dalam persyaratan kimia, mekanik, dan pengujian dengan ASTM B338. Satu-satunya perbedaan adalah referensi yurisdiksinya.
ASTM B338 dikutip dalam spesifikasi industri umum (minyak & gas, desalinasi, listrik).
ASME SB-338dikutip dalam kode bejana tekan ASME Bagian VIII, Divisi 1.
Pabrik kami
Pabrik kami mengkhususkan diri dalam pembuatan presisi tabung paduan titanium ASTM B338, mengintegrasikan lebih dari 18 tahun pengalaman dalam tabung titanium mulus dan dilas untuk penukar panas global, desalinasi, dan aplikasi lepas pantai. Dilengkapi dengan cold rolling mill yang canggih, jalur pengelasan plasma otomatis, dan 100%-kemampuan NDT internal-termasuk pengujian arus eddy dan ultrasonik-kami memastikan ketertelusuran penuh dari strip atau billet titanium mentah hingga tabung jadi. Semua produksi bersertifikasi ganda-ASTM B338 dan ASME SB-338, dengan laporan pengujian pabrik disediakan untuk setiap lot. Dari kemurnian komersial Kelas 2 hingga paduan Kelas 7, 9, dan 12 berkinerja tinggi, kami memberikan kualitas yang konsisten, waktu tunggu yang kompetitif, dan dukungan teknis untuk OEM dan kontraktor teknik di seluruh dunia.
tim kami
Tim kami terdiri dari ahli metalurgi, insinyur pengelasan, dan spesialis produksi yang sangat berpengalaman dengan keahlian gabungan selama puluhan tahun dalam pembuatan tabung titanium dan jaminan kualitas. Dari pemeriksaan bahan mentah hingga pengujian-akhir yang tidak merusak, setiap anggota berkomitmen terhadap presisi, ketertelusuran, dan peningkatan berkelanjutan. Kami bekerja sama dengan pelanggan selama fase spesifikasi untuk merekomendasikan kelas dan metode manufaktur yang paling-efektif biaya, dan teknisi penjualan teknis kami memberikan dukungan-waktu nyata untuk RFQ,-inspeksi pihak ketiga, dan dokumentasi proyek. Baik itu pesanan tabung kondensor Kelas 2 standar atau persyaratan paduan khusus dengan toleransi ketat, tim kami memberikan solusi yang andal, tepat waktu, dan bersertifikat.
