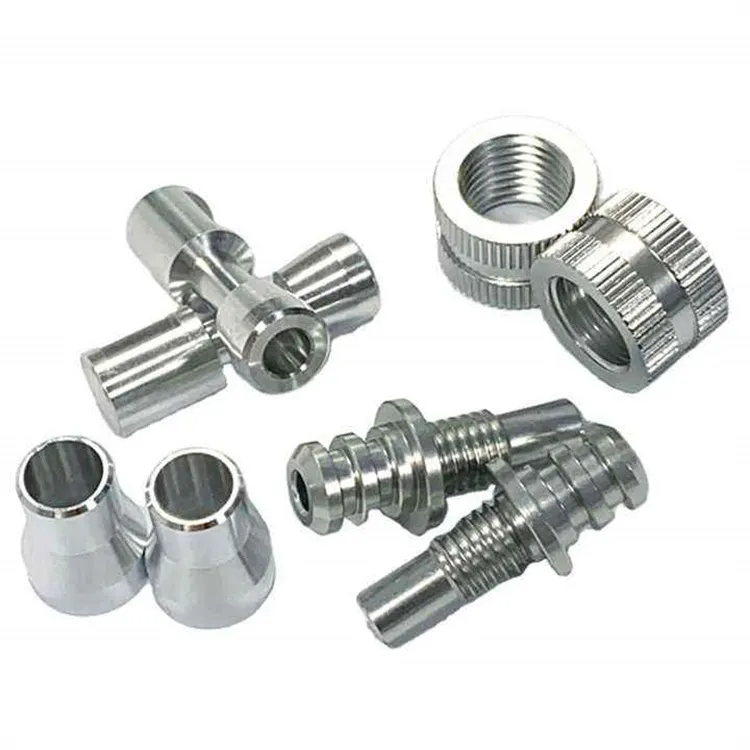

CNC mengubah spindel baja
Struktur khas bagian poros
Poros sederhana termasuk poros yang halus dan melangkah (seperti poros motor dan poros penggerak).
Poros yang kompleks termasuk poros dengan keyways, splines, benang, eksentrisitas, atau permukaan melengkung (seperti camshaft dan sekrup timbal).
Poros presisi termasuk spindle presisi tinggi (seperti spindle alat mesin dan spindle peralatan semikonduktor), dengan toleransi hingga IT5 (± 0,005mm).
Deskripsi
Pemesinan CNC dari bagian poros ditandai dengan presisi dan efisiensi tinggi. Poros sederhana (seperti poros halus dan melangkah) biasanya diselesaikan pada mesin bubut CNC melalui beberapa proses, termasuk belokan kasar, semi-finishing, dan finishing. Dimensi kunci harus dikontrol ke dalam ± 0,01mm. Poros yang kompleks (seperti poros drive dengan keyways dan splines) memerlukan kombinasi pembalik dan penggilingan, menyelesaikan beberapa fitur dalam satu pengaturan untuk menghindari kesalahan pemosisian ulang. Poros ramping membutuhkan istirahat yang stabil atau istirahat yang stabil untuk mencegah deformasi, sedangkan bahan hardness tinggi (seperti baja yang dikeraskan) membutuhkan penggilingan sebagai langkah pemesinan akhir.
Pemesinan CNC presisi
Suku Cadang yang diproduksi CNC
|
DIMENSI |
TOLERANSI |
KEBOSANAN |
TOLERANSI |
|
0~6 |
±0.05 |
0~30 |
0.05 |
|
>6~30 |
±0.1 |
>30~100 |
0.1 |
|
>30~120 |
±0.15 |
>100~300 |
0.2 |
|
>120~400 |
±0.2 |
>300~1000 |
0.3 |
|
>400~1000 |
±0.3 |
>1000~3000 |
0.4 |
|
>1000~2000 |
±0.5 |
|
|
|
Bersudut |
|
Vertikalitas |
|
|
(Simetri) 0 ~ 10 |
± 1 derajat |
0~100 |
0.2 |
|
>10~50 |
± 30 derajat |
>100~300 |
0.3 |
|
>50~120 |
± 20 derajat |
|
SIMETRI |
|
>120~400 |
± 10 derajat |
|
0.5 |
Pemesinan CNC berkecepatan tinggi dari bagian logam
Komponen poros kelas atas (seperti spindle dan sekrup timbal) yang digunakan dalam semikonduktor dan mesin presisi bahkan memiliki persyaratan proses yang lebih ketat. Bagian-bagian ini tidak hanya memerlukan akurasi dimensi-level IT5 (± 0,005mm) dan kekasaran permukaan di bawah RA0.2μm, tetapi juga memerlukan tekanan mikro-residual yang terkontrol. Rantai proses yang khas terdiri dari putaran, perlakuan panas, penggilingan halus, dan pemolesan. Poros ultra-presisi bahkan mungkin memerlukan langkah-langkah pengasingan atau koreksi laser tambahan. Lingkungan suhu yang konstan (20 ± 1 derajat) dan langkah-langkah bukti getaran diperlukan selama pemesinan. Selain itu, sistem pengukuran online digunakan untuk mengkompensasi deformasi termal secara real time, memastikan akurasi bentuk tingkat nanometer (misalnya, kebulatan kurang dari atau sama dengan 0,5μm).
Layanan kami
FAQ
1. Saya punya ide yang bagus tetapi tidak tahu bagaimana melakukannya, bisakah Anda membantu saya?
Ya, tolong beri tahu kami ide Anda, insinyur kami akan membuat gambar untuk Anda periksa, kami juga dapat membuat prototipe jika Anda membutuhkannya.
Ya, kami dapat menghasilkan bagian -bagian sesuai sampel Anda dan membuat gambar 2D/3D untuk Anda.
Ya, kami dapat merakit semua jenis bagian untuk Anda. Juga dapat menyesuaikan paket retall dan Anda dapat menjualnya langsung setelah menerimanya.
4. Bisakah Anda melindungi bisnis saya, apakah gambar saya akan aman setelah Anda mendapatkannya?
Ya, kami dapat menandatangani NDA sebelum Anda mengirim gambar.
Equipmnet manufaktur
Perlakuan permukaan
Peralatan pengujian
Bagan Aliran Manufaktur
tentang kami
Sebagai penyedia layanan pemesinan CNC terkemuka untuk perdagangan luar negeri di Cina, kami mematuhi prinsip "standar Jerman, biaya Cina" dan memberikan pelanggan global komponen presisi yang sebanding dengan kualitas Eropa dan Amerika. Pabrik kami menawarkan lebih dari 50 mesin CNC dan kapasitas produksi bulanan melebihi 500.000 buah.
Keuntungan Layanan:
Lini produksi fleksibel: Mendukung produksi campuran banyak bahan, termasuk stainless steel dan plastik (Peek/Nylon). Surfa permukaan high-end, seperti pemolesan cermin dan oksidasi mikro-arc, meningkatkan nilai produk.
Integrasi Rantai Pasokan: Kami menyediakan layanan pendukung seperti pengadaan bahan baku dan izin bea cukai untuk mengurangi biaya keseluruhan bagi pelanggan kami.
Aplikasi akhir termasuk roda gigi presisi, rumah sensor, dan perlengkapan otomatis, terutama diekspor ke UE dan Amerika Utara. Pilih kami, dan Anda akan menikmati ketenangan pikiran!
